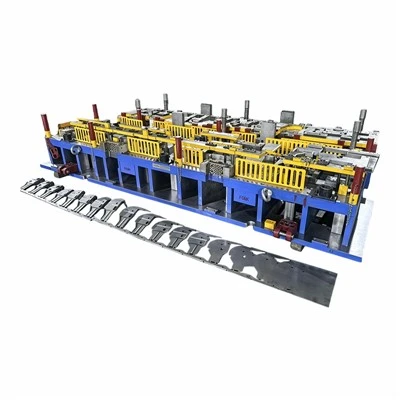

Progresivni alati

Progresivni alati za automobilske nosače trebaju krutu hrpu ploča i ponovljivo vođenje jer su rupe za montažu, prirubnice i karakteristike čvrstoće često povezane s referentnim točkama sklopa. Progresivni sklop alata trebao bi omogućiti dohvat pilota, izbijača, gumba za matrice, umetaka za oblikovanje i senzora bez uklanjanja velikih nepovezanih dijelova. Zamjenjive progresivne komponente alata posebno su korisne na-postajama za bušenje i rezanje s visokim{2}}trošenjem. Za progresivne proizvodne alate, pristup održavanju, točke dizanja, položaje stezanja matrice i identifikaciju rezervnih-dijelova treba riješiti tijekom projektiranja, a ne dodati nakon prvog proizvodnog izdanja.

Dvo-fazni pocinčani materijal od 1,5 mm zahtijeva pažnju na oprugu, upijanje premaza i stanje ruba. Čelični čelik i toplinska obrada odabrani su za stvarno opterećenje i standard kupca. Uobičajeno se koriste MISUMI standardni dijelovi; Dijelovi PUNCH INDUSTRY, SANKYO OILLESS, Danly, Dayton ili FIBRO mogu se uzeti u obzir ako su njihove dimenzije, ocjene i sučelja odobreni. Neki projektni dokumenti koriste izraz stamping progressive za ovu proizvodnu metodu. Bez obzira na terminologiju, praktične provjere ostaju točnost nagiba, čvrstoća nosača, položaj rupe, profil i dosljedno oblikovanje.

Sustav alata za progresivno utiskivanje mora pomaknuti oba dijela i otpad od radnog područja bez prekida. Glatki žlijebovi izrađeni od reljefnog pločastog materijala mogu podržati stabilno ispuštanje, dok se vibrator-pokretan pneumatskim cilindrom može dodati tamo gdje se komadi otpadaka preklapaju ili zaustavljaju. Raspored se provjerava u odnosu na otvore za podupiranje i pristup operatera. Tijekom isprobavanja progresivnog alata, označena traka se pregledava na neravnine, liniju za rezanje, kut prirubnice, tragove alata i ponovljivost prije nego što se poveća brzina preše. Senzori i provjere uzoraka dogovaraju se prema proizvodnom riziku.

Molimo pošaljite 2D crtež, 3D crtež, tehničke standarde i specifikacije za tisak. Također treba uključiti godišnju potražnju, podatke o inspekciji, zahtjeve za premazom i sve obvezne marke komponenti. Changdong zatim može pregledati izgled progresivnog alata, sučelje tiska i plan uzorka u usporedbi s potvrđenim informacijama.
